Kalorimetre Montaj Kılavuzu

1. Kullanılacak Malzemeler


·         Kalorimetre ( Isı Sayacı) 1 Adet

·         Küresel Vana    1 Adet (Opsiyonel 2 Adet)

·         Termokuple Girişli Küresel Vana 1 Adet

·         Pislik Tutucu Filtre   2 Adet (Tavsiye edilen miktar)

2. Montaj Talimatı

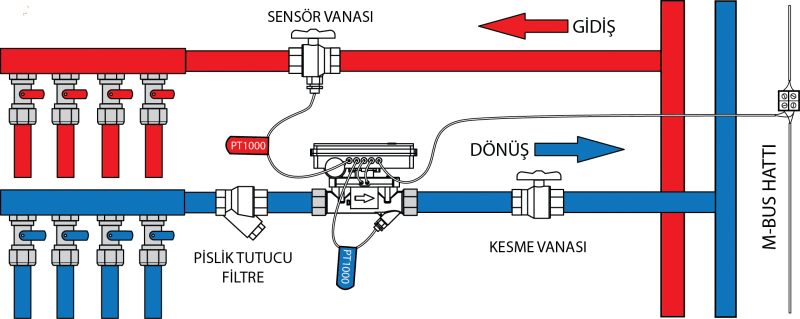

1.      Kalorimetre montajından önce, mobil sistemlerde dönüş kolektörünün çıkışına 1 adet küresel vana montajı yapılır.

2.      Mekanik kalorimetrelerde küresel vanadan sonra 1 adet pislik tutucu filtre su akış yönüne göre monte edilir.(Ultrasonik kalorimetrelerde herhangi bir mekanik aksam bulunmadığı için pislik tutucu,filtre konulmasına gerek yoktur.)

3.      Küresel vana ve filtre montajları tamamlandıktan sonra, kalorimetre uzunluğunda bir boru sayaç rakoru kullanılarak monte edilir.

4.      Borunun çıkışına 1 adet pislik tutucu daha monte edilmesi firmamız tarafından tavsiye edilmektedir.

5.      2. Pislik tutucu filtrenin çıkışına da 1 adet küresel vana monte edilir.

6.      2. küresel vanadan sonra, dönüş hattı ana kolon bağlantısı yapılır.

7.      Gidiş kolektörü ile gidiş ana kolon hattı arasına termokuple girişli sensör vanası montajı yapılır.

8.      Tüm montaj işlemleri tamamlandıktan sonra tesisata su verme işlemi yapılır.

9.      2 gün boyunca tesisatta su sirkülasyonu yapılarak, tesisatta bulunan yabancı cisimlerin pislik tutucular tarafından yakalanması sağlanır.

10.    Tesisat yeterince temizlendikten sonra kalorimetre ebatlarında olan boru çıkarılarak yerine kalorimetre su akış yönüne göre monte edilir.

11.    Kalorimetre üzerinde 2 adet sıcaklık sensörü bulunur. Bunlardan mavi etiketli olanı sayaç gövdesine monte edilir. Kırmızı etiketli olanı ise gidiş hattındaki termokuple girişli sensör vanasına monte edilir.
